Fotonaponski sustav kao sastavni dio arhitektonskog koncepta

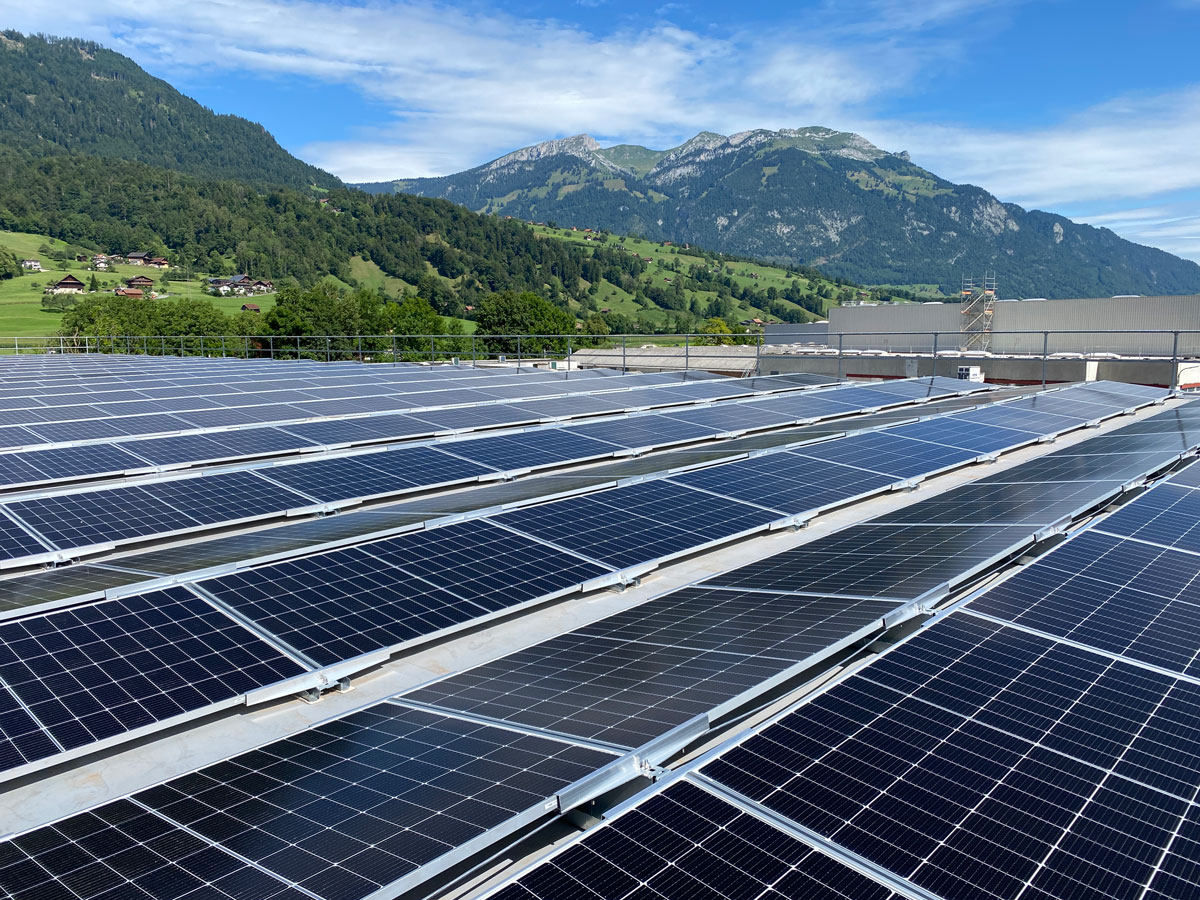

Fotonaponski sustav na ravnom krovu / foto: Sika — Fotonaponski sustav na ravnom krovu / photo: Sika

Krov kao dizajn. Krov kao energija. Bez kompromisa.

Ravni krov u suvremenoj arhitekturi više nije samo završna ploha građevine. On postaje aktivna, oblikovna i funkcionalna površina – prostor za tehniku, boravak, krajobraz i sve češće za proizvodnju energije.

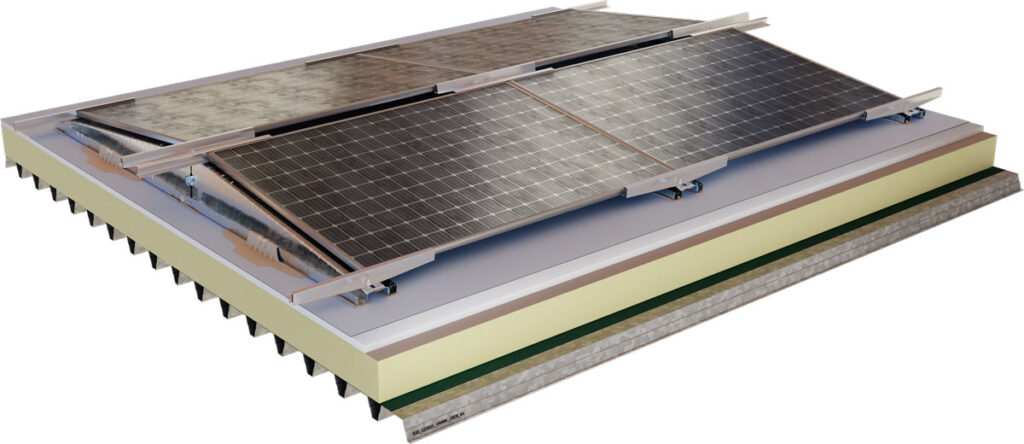

SikaRoof® Solar Mount-2 (SSM2) / foto: Sika — SikaRoof® Solar Mount-2 (SSM2) / photo: Sika

Upravo u tom trenutku pojavljuje se ključno projektantsko pitanje: kako integrirati fotonaponske module u krovno rješenje, a da se ne naruši logika konstrukcije, hidroizolacije i dugotrajnosti objekta?

Sika SolaRoof^® u kombinaciji sa sustavom SikaRoof^®Solar Mount-2 (SSM2) razvijen je kao integrirani sustav u kojem krovna membrana i nosiva konstrukcija PV modula čine jednu tehničku cjelinu. Sustav je namijenjen ravnim i blago kosim krovovima s termoplastičnim membranama (FPO i PVC) te omogućuje projektiranje fotonaponskog sustava bez kompromisa u pogledu arhitekture krova.

Za razliku od konvencionalnih rješenja koja se oslanjaju na balast ili zahtijevaju proboje membrane, SSM2 koristi SikaRoof^® Click elemente koji se vrućim zrakom zavaruju na membranu. Opterećenja vjetrom prenose se direktno na krovnu konstrukciju, čime se sprječava pomicanje sustava po krovu i eliminira rizik od oštećenja hidroizolacije.

Ovakav pristup omogućuje:

potpunu slobodu u organizaciji krovne površine bez dodatnih zaštitnih slojeva, kliznih limova i separacijskih elemenata,
vrlo malu težinu sustava (prosječno 10–18 kg/m² uključujući PV module),
uredan i kontroliran raspored elemenata na krovu, bez vizualne i tehničke „zagušenosti“ detaljima.

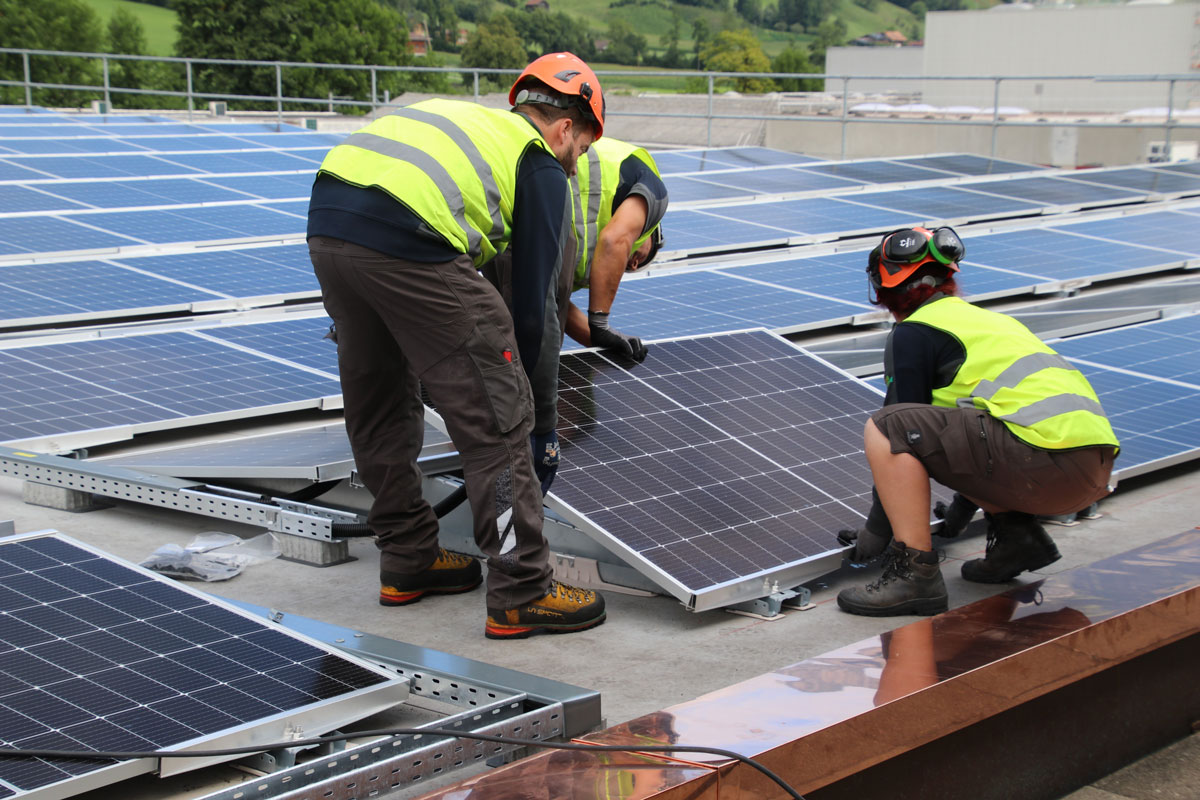

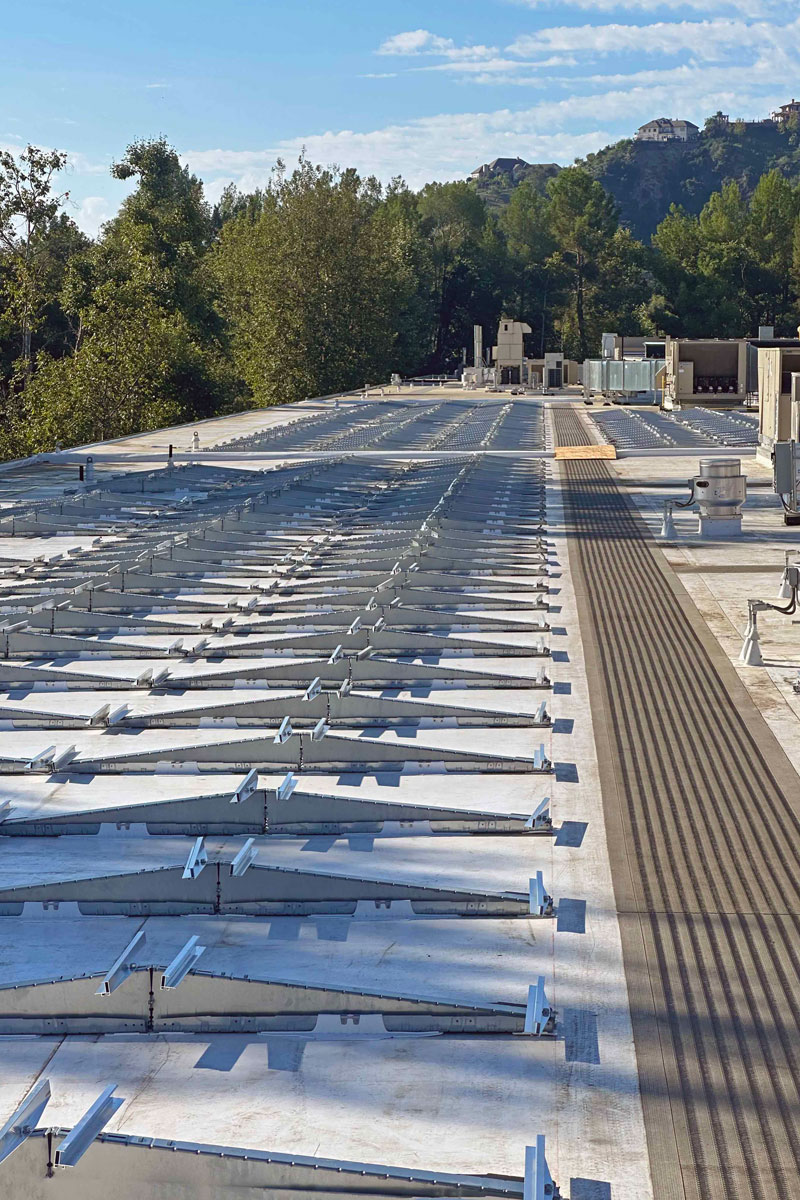

Postavljanje fotonaponskog sustava na ravni krov / photo: Sika

Sustav je aerodinamički optimiziran s kutom nagiba modula od 7°, a isti elementi omogućuju južnu ili istok–zapad orijentaciju modula. Predviđen je za kristalne PV module širine do 1135 mm i visine okvira 30–50 mm.

Posebna vrijednost sustava leži u inženjerskom pristupu projektiranju. Raspored modula generira se softverski, prema parametrima konkretne lokacije i građevine (vjetar, snijeg, visina objekta, geometrija krova), na temelju rezultata ispitivanja u zračnom tunelu koje je proveo Institut für Industrieaerodynamik (Aachen). Komponente sustava isporučuju se isključivo za projekte s izrađenim proračunom i definiranim rasporedom.

SSM2 je prošao opsežna mehanička i dinamička ispitivanja u renomiranim međunarodnim laboratorijima. Odabrane varijante sustava imaju FM 4478 odobrenje, jedno od najstrožih mjerila za sigurnost, otpornost na uzgon vjetra i dugotrajnost krovnih i PV sustava.

Dugogodišnji program praćenja prethodne generacije sustava (SSM1) dodatno potvrđuje trajnost koncepta u stvarnim uvjetima eksploatacije.

Za arhitekte i projektante to znači mogućnost da se fotonaponski sustav planira kao sastavni dio arhitektonskog koncepta krova – bez naknadnih kompromisa u detaljima, bez rizika za hidroizolaciju i uz punu kontrolu opterećenja na konstrukciju, i sve to u Sika asortimanu.

Kada se krov promatra kao arhitektonska i energetska površina, ključno je da krovni i PV sustav djeluju kao jedinstveno rješenje. Upravo na tom principu temelji se koncept Sika SolaRoof^®.
